SVC.01 / FAISCEAUX SUR-MESURE

Le système nerveux de votre machine.

Câblage sur mesure pour tout type de véhicule de compétition. Chaque projet est étudié en fonction du type de véhicule, de la discipline et des besoins en performance, sécurité et fiabilité.

Demander un devis → Voir notre process →

Délai

4 à 8 semaines

Garantie

100% sur-mesure

Standards

FIA, motorsport

01 / Pourquoi sur-mesure

Un faisceau, une machine.

Un véhicule de compétition n’a pas de standard. Configuration moteur, choix d’ECU, capteurs, commandes, accessoires : tout est unique. Un faisceau série ne peut pas suivre.

Précision

Longueur de chaque fil calculée selon votre véhicule. Aucun excédent, aucun routage approximatif.

Fiabilité

Composants aviation, connectique étanche, résistance vibrations et températures extrêmes garantie.

Sécurité

Conformité FIA, coupe-circuits intégrés, isolation parfaite, protection contre les courts-circuits.

Évolutivité

Architecture pensée pour les évolutions futures. Ajout de capteurs ou de modules sans refonte.

02 / Notre process

De l’idée au câble.

Chaque faisceau passe par les mêmes étapes rigoureuses, du brief initial à la livraison finale.

Étude technique

Brief & spécifications

Échange technique approfondi pour identifier votre ECU, vos capteurs, vos commandes, vos exigences de discipline. Inventaire complet des points de connexion sur le véhicule.

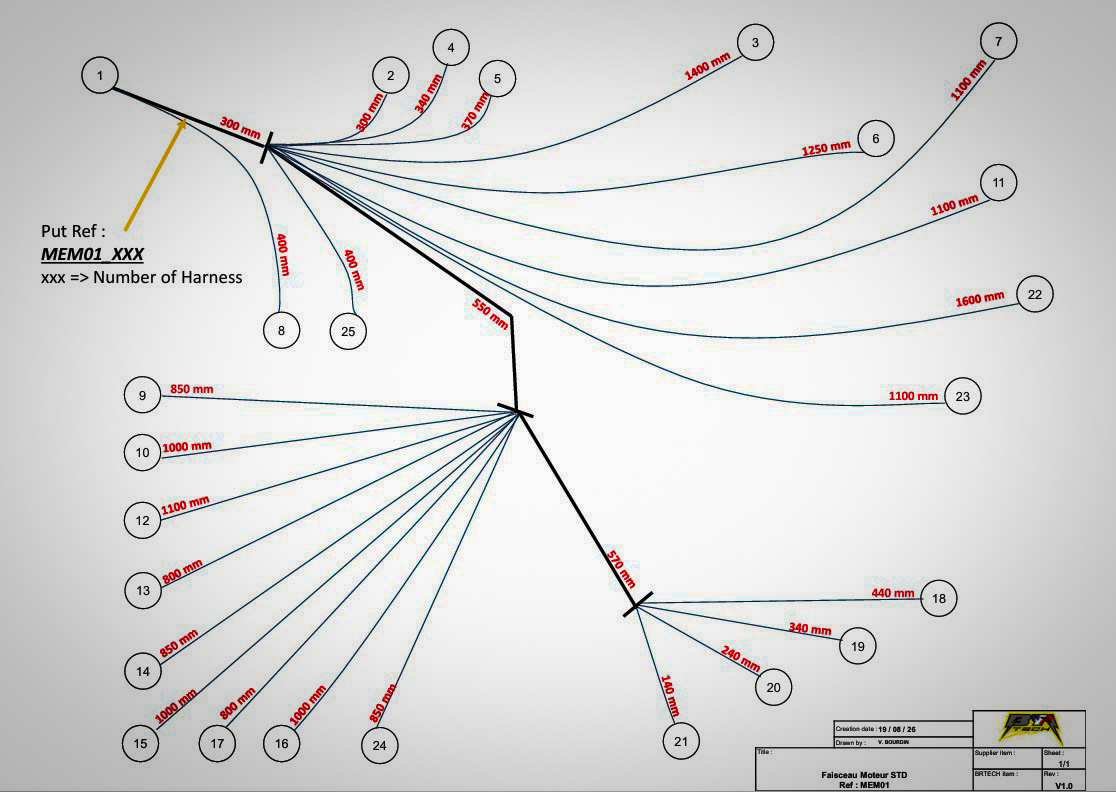

Conception

Schéma électrique

Création du schéma complet du faisceau, du brochage ECU, du routage physique. Validation avec vous avant fabrication. Documentation technique commencée dès cette étape.

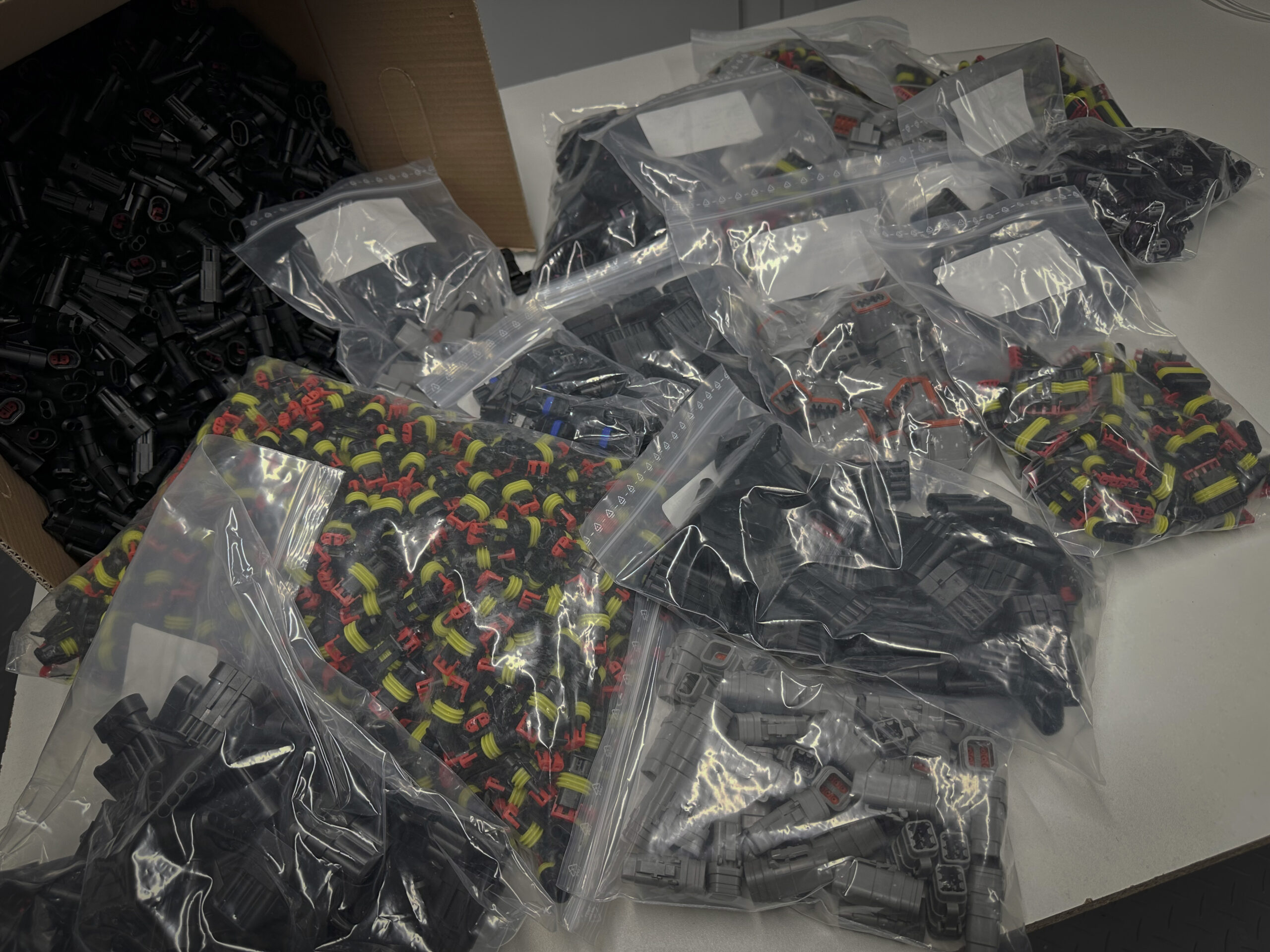

Approvisionnement

Sourcing composants

Commande des câbles aviation, connecteurs Deutsch/Souriau, gaines Raychem, dans les sections et grades adaptés. Aucun compromis sur la qualité des composants.

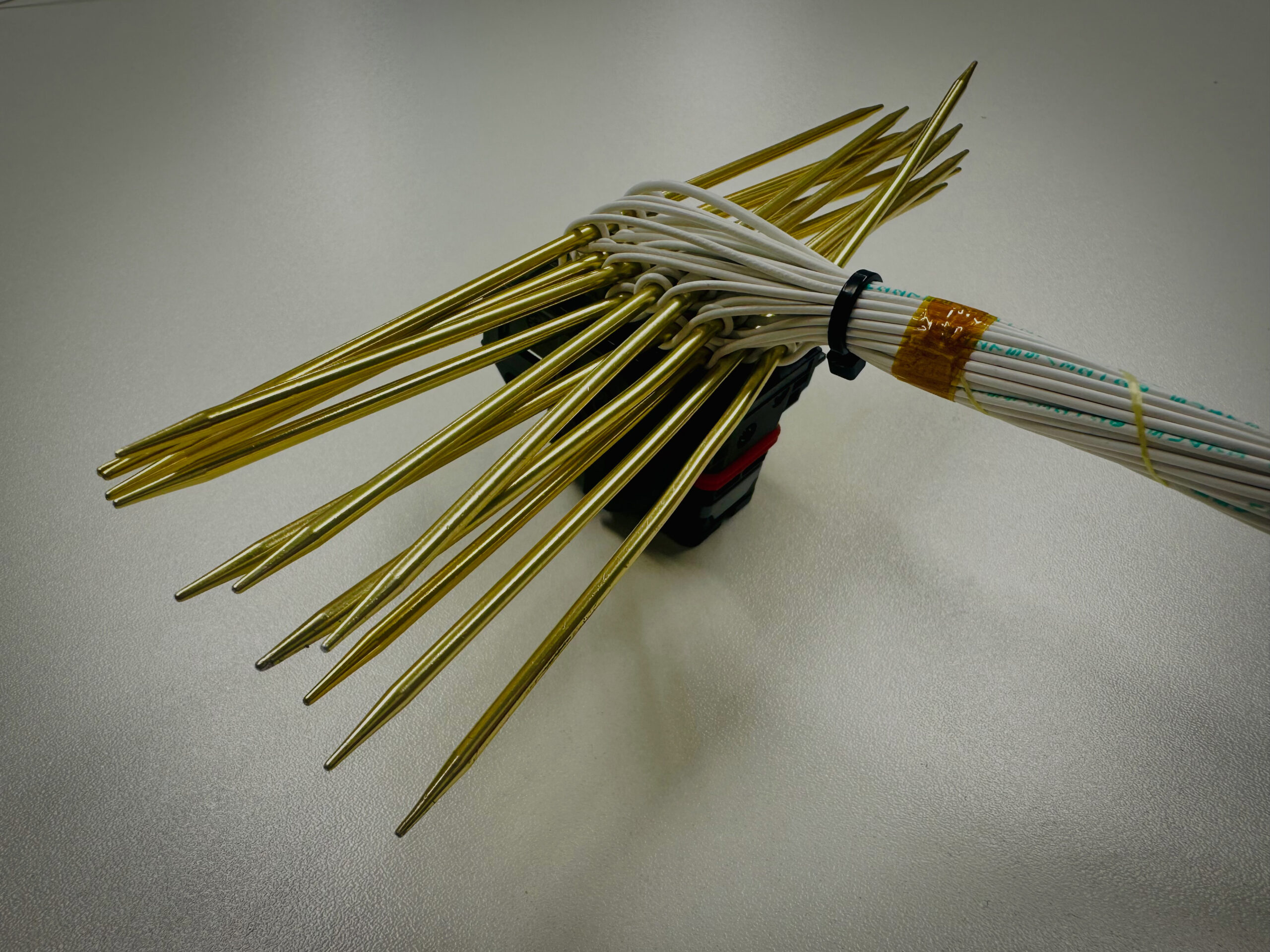

Fabrication

Construction en atelier

Câblage à plat sur table dédiée, contrôle continu, soudures et sertissages aux normes motorsport. Repérage de chaque fil au fur et à mesure pour une traçabilité totale.

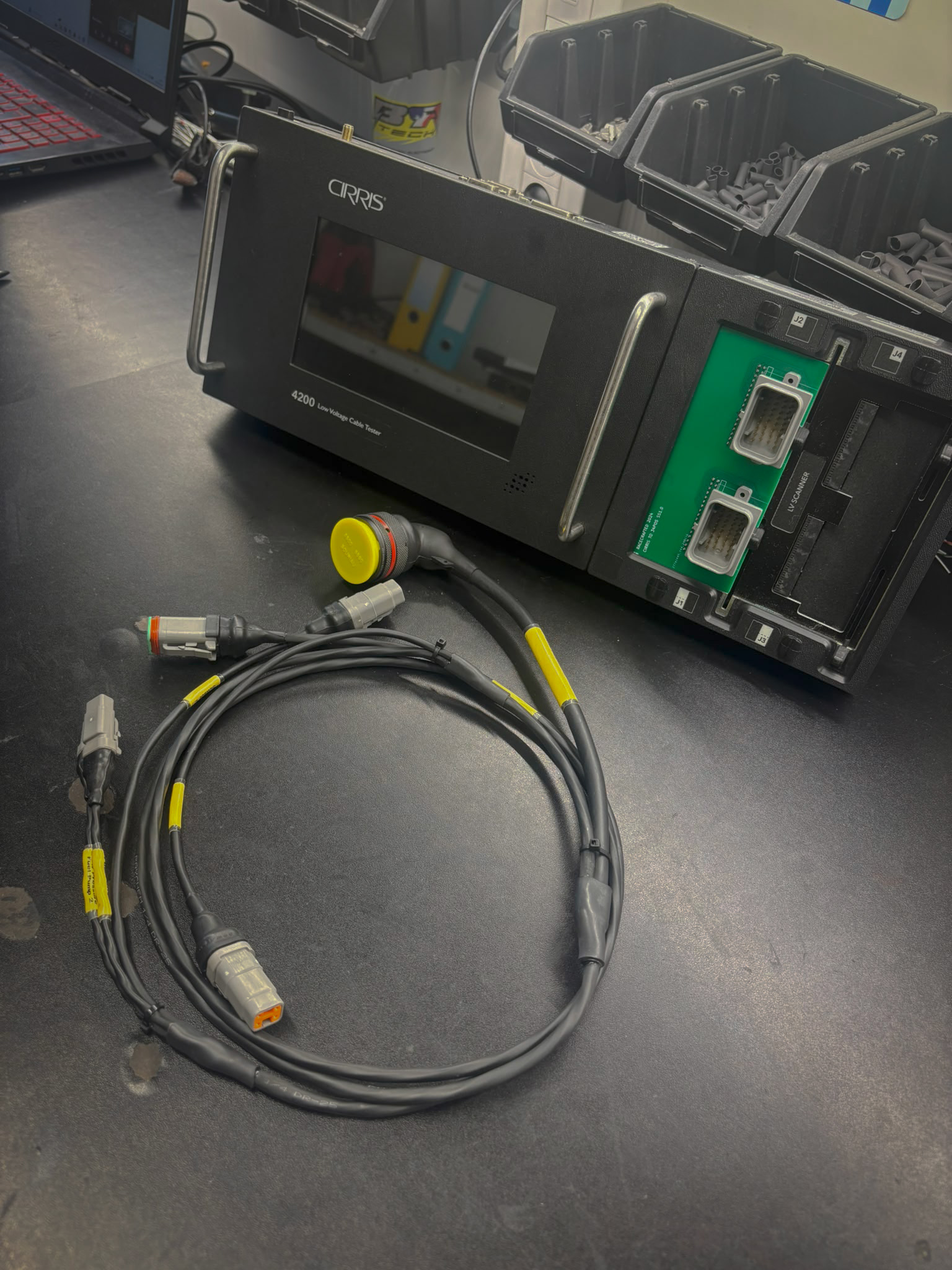

Contrôle qualité

Tests et continuité

Vérification continuité, isolation, résistances, sur banc de test. Validation que chaque branche correspond au schéma initial. Aucun défaut ne passe.

Livraison

Installation & doc

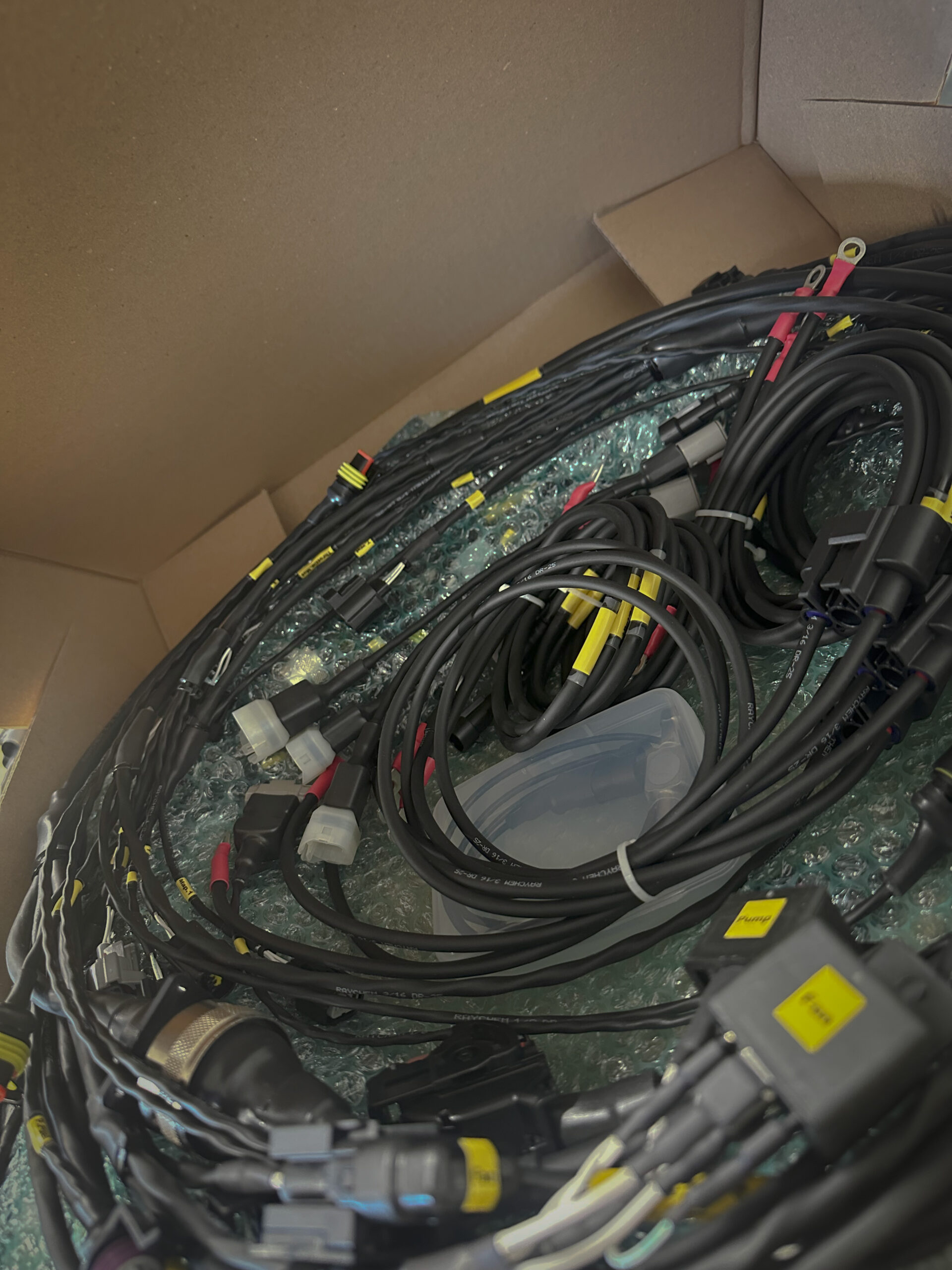

Installation possible chez nous ou kit prêt à monter, livré avec plan détaillé, table de brochage et documentation photo. Support technique inclus en post-livraison.

03 / Composants

Que de la qualité aviation.

Les composants utilisés viennent du monde aviation et motorsport. Aucun compromis, aucune pièce générique automobile grand public.

Gainage

Raychem DR-25

Gaine thermorétractable haute température, résistance carburants et lubrifiants, durée de vie 30+ ans. Standard motorsport et aviation.

Temp. max : 150°C Résistance UV Auto-extinguible

Câbles

M22759 / Tefzel

Câbles aviation avec isolant ETFE/Tefzel. Légers, résistants aux fluides agressifs et à la chaleur extrême. Conducteurs argentés ou étamés.

Temp. max : 200°C Résistance fluides Très basse perte

Connecteurs

Deutsch DT / DTM

Connectique étanche IP68, verrouillage sécurisé, contacts plaqués or. Standard motorsport et industriel sévère.

IP68 étanche Contacts or Verrouillage sécurisé

Connecteurs pro

Souriau / 8STA

Connectique aviation haut de gamme pour applications critiques. ECU principale, modules de puissance, bus CAN sensibles.

Aviation grade Multipolaire Résistance vibrations

Étanchéité

Gel sealants & SCL

Joints, gaines auto-soudantes, et étanchéité longitudinale pour environnements humides ou immergés (rallye boue, raid, marine).

Étanchéité totale Anti-corrosion Réparable

Repérage

Manchons Brady & Raychem

Repérage thermo-imprimé sur chaque fil. Code couleur, numérotation, fonction. Documentation complète remise au client.

Imprimé permanent Code couleur Doc PDF complète

04 / Galerie

Le travail parle.

Quelques exemples de faisceaux réalisés en atelier, du faisceau moteur simple au système complet multi-modules.

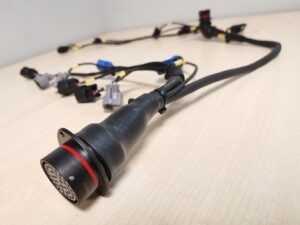

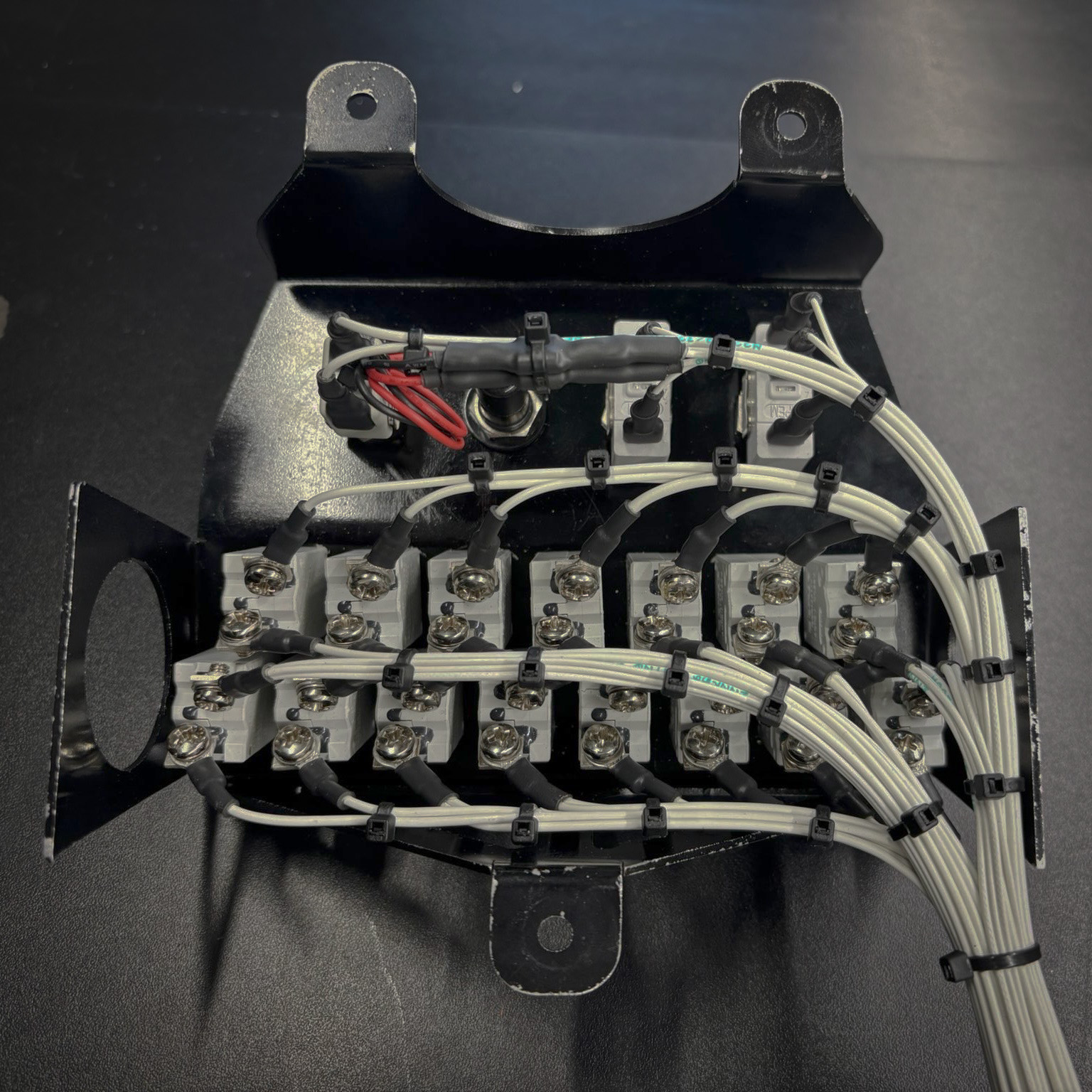

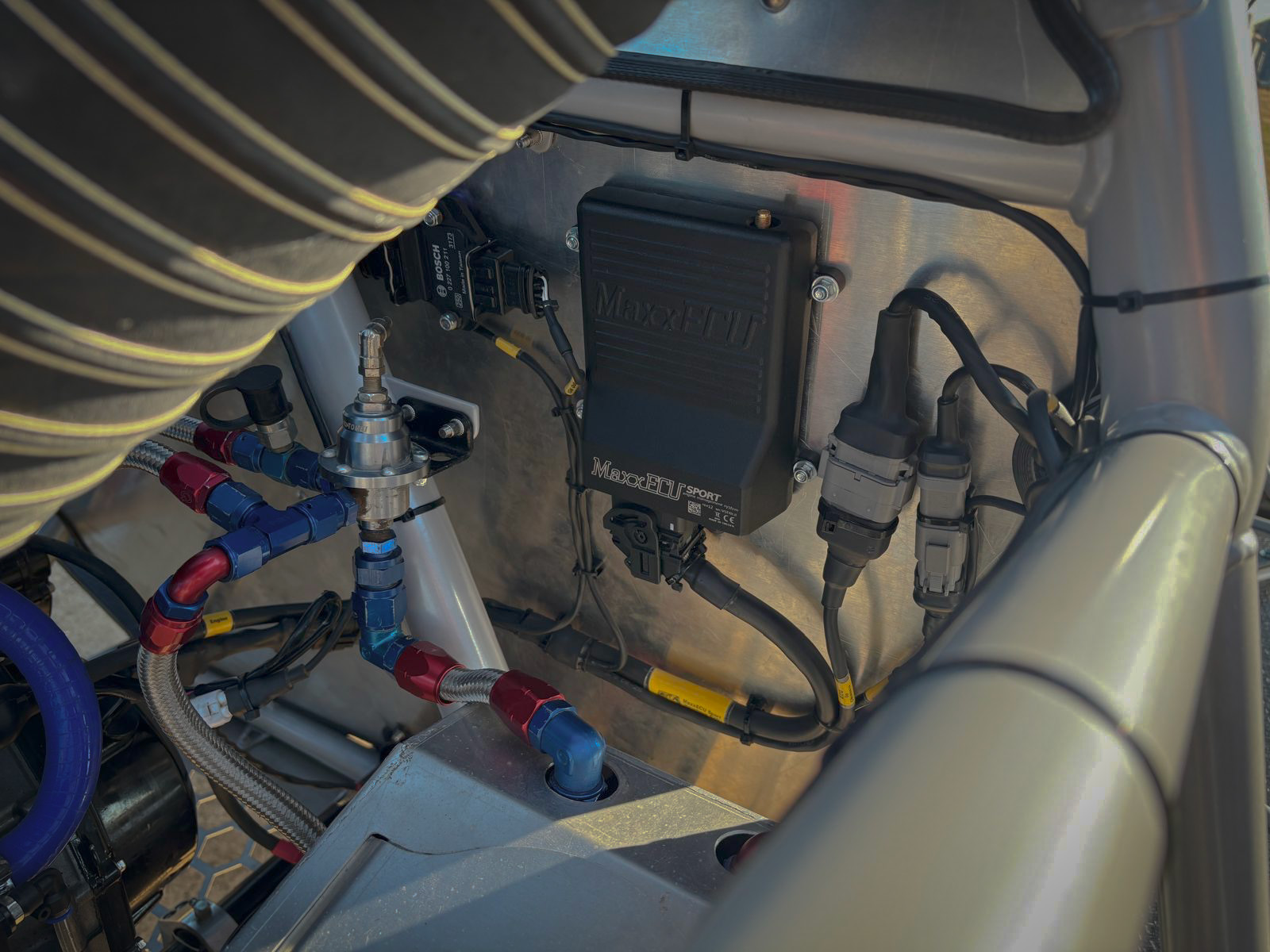

Faisceau complet

Préparation atelier

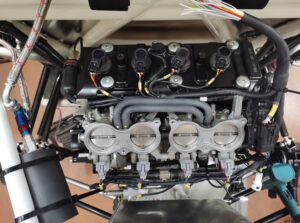

Câblage moteur

Gainage Raychem DR-25

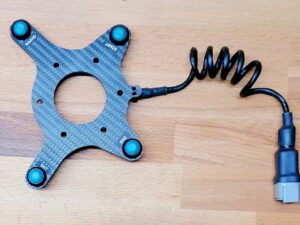

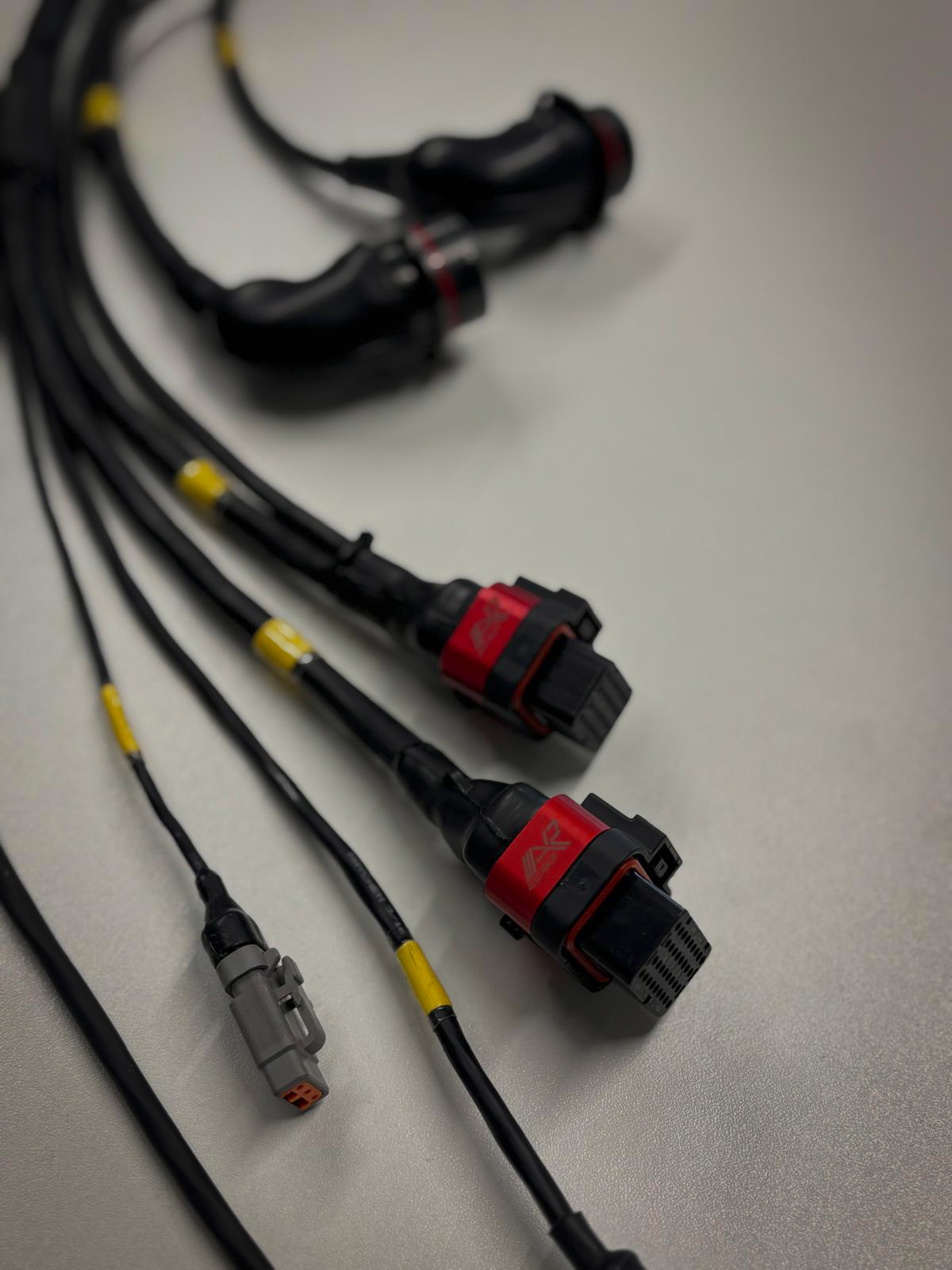

Détail technique

Connecteur ECU

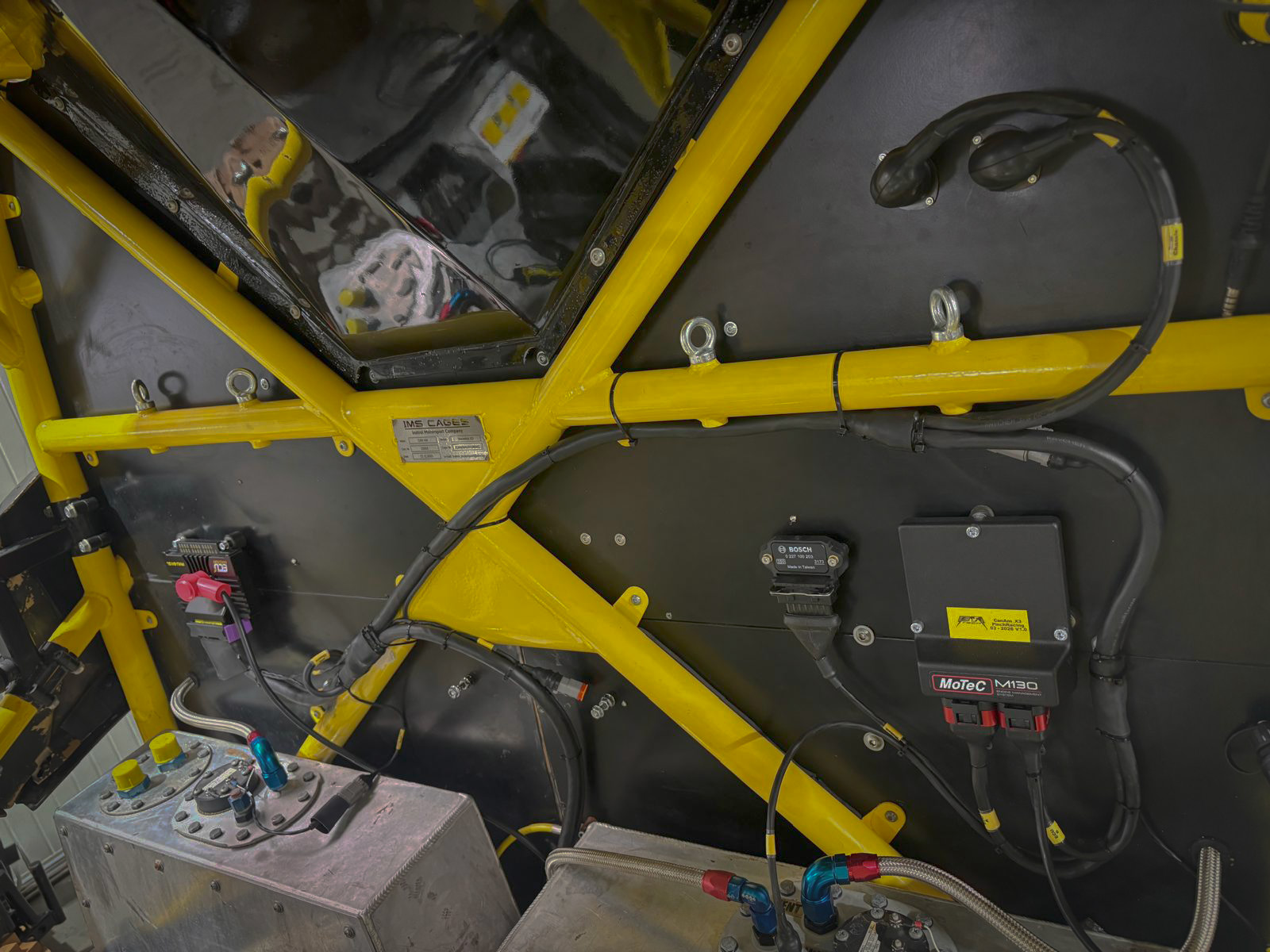

Rallye

Faisceau moteur

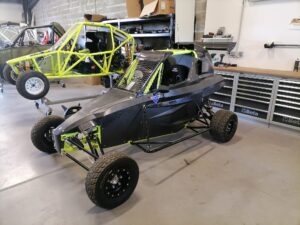

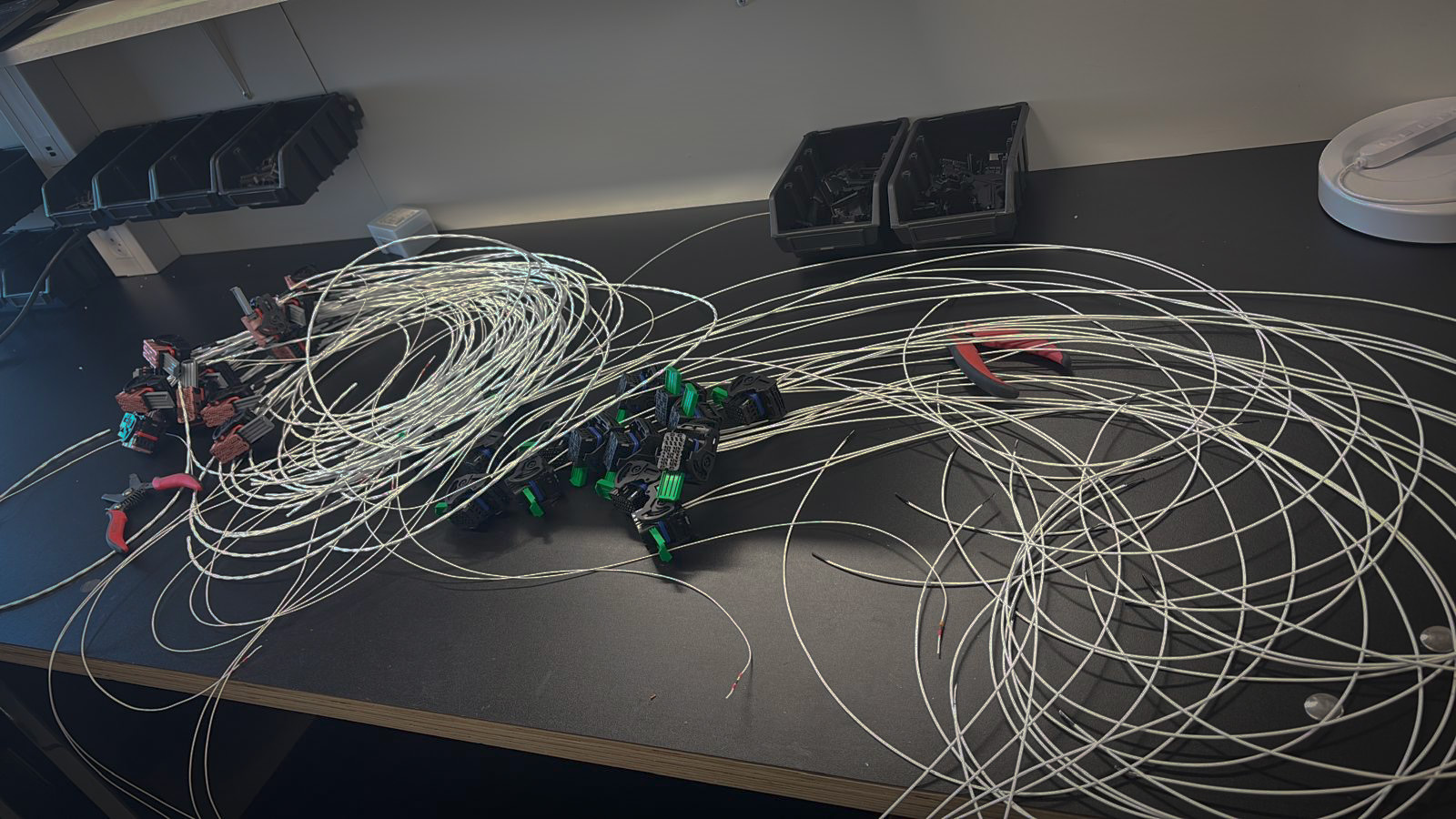

Atelier

Câblage en cours

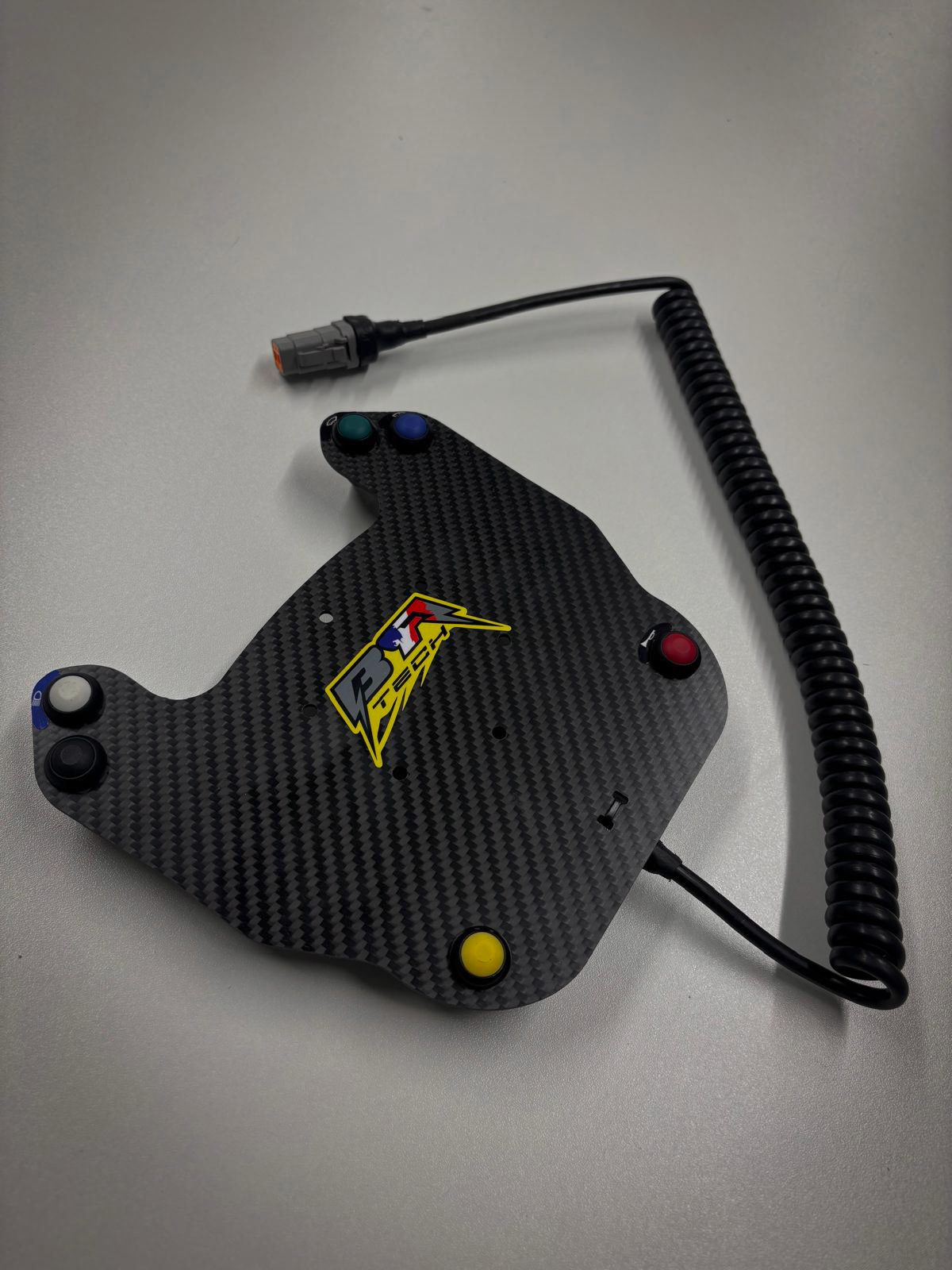

Connectique

Connecteurs Deutsch

Voir toutes les réalisations →

05 / Questions fréquentes

Avant de commander.

Les réponses aux questions les plus courantes sur la conception et la fabrication de faisceaux.

Quel est le délai pour réaliser un faisceau complet ? +

Le délai dépend de la complexité du projet, du type de véhicule et de notre charge actuelle. Comptez généralement entre 4 et 8 semaines pour un faisceau complet sur-mesure, hors approvisionnement spécifique. Un planning précis est établi dès la validation du devis.

Faut-il fournir le véhicule pour la fabrication ? +

Pas obligatoirement. Avec un plan technique précis, des photos détaillées du véhicule, et les mesures de longueurs, nous pouvons fabriquer le faisceau à l’atelier. Pour les installations complexes ou les prototypes, la présence du véhicule reste préférable.

Quelles ECU sont compatibles avec vos faisceaux ? +

Nous intervenons sur la plupart des gestionnaires moteurs courants en compétition (Motec, ECU Master, MoTeC, Syvecs, Life Racing, MaxxECU, Magneti Marelli, etc.). Précisez votre ECU dans votre demande, nous adapterons le faisceau au brochage spécifique.

Le faisceau est-il évolutif ? +

Oui, nous concevons les faisceaux avec une réserve de capacité (broches non utilisées sur les connecteurs, espace dans les gaines) pour faciliter les évolutions futures : ajout de capteurs, modules supplémentaires, fonctions auxiliaires. La documentation remise permet à tout intervenant qualifié de comprendre et modifier l’installation.

Quelle documentation est livrée avec le faisceau ? +

Chaque faisceau est livré avec : schéma électrique complet, table de brochage des connecteurs, plan de routage physique, photos de l’installation, repérage permanent de chaque fil. L’ensemble forme un dossier technique exploitable par n’importe quel technicien.

Y a-t-il une garantie sur le faisceau ? +

Tous nos faisceaux sont garantis sur les défauts de fabrication et de composants pendant 1 an, hors usage abusif ou modification non documentée. Pour les cas litigieux, l’origine du défaut est diagnostiquée à l’atelier et un retour qualifié est fourni.

06 / Prêt à démarrer

Votre projet mérite un faisceau parfait.

Décrivez-nous votre véhicule, votre ECU, vos objectifs. Nous revenons vers vous sous 24H ouvrées avec un retour technique précis et un devis personnalisé.

Demander un devis → Voir les autres services →
